| 富士電機馬達株式會社： 富士電機主要產品有普通電機,高效電機,直流電機,防水電機,剎車電機,變速機,制動器,鼓風機及水泵等產品系列. 富士電機：富士普通電機，富士制動電機，富士直流馬達； 富士變速機:VX及VC系列產品; 富士鼓風機：富士高壓鼓風機 富士水泵：富士清水泵，富士冷卻水泵。
|

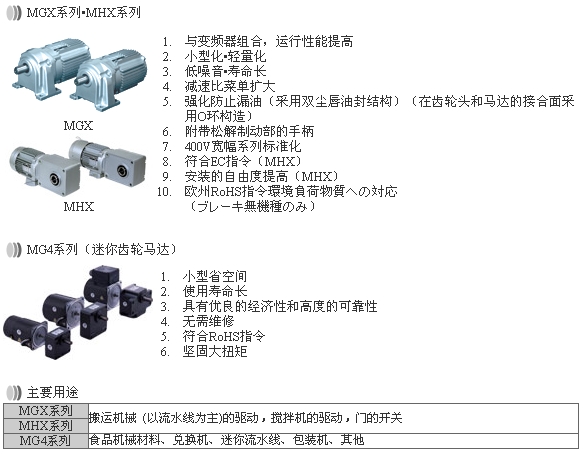

MGX系列?MHX系列 MGX MHX 與變頻器組合，運行性能提高 小型化?輕量化 低噪音?壽命長 減速比菜單擴大 強化防止漏油（采用雙塵唇油封結構）（在齒輪頭和馬達的接合面采用O環構造） 附帶松解制動部的手柄 400V寬幅系列標準化 符合EC指令（MHX） 安裝的自由度提高（MHX） 歐州RoHS指令環境負荷物質への対応 （ブレーキ無機種のみ） MG4系列（迷你齒輪馬達） 小型省空間 使用壽命長 具有優良的經濟性和高度的可靠性 無需維修 符合RoHS指令 堅固大扭矩 主要用途 MGX系列 搬運機械 (以流水線為主)的驅動，攪拌機的驅動，門的開關 MHX系列 MG4系列 食品機械材料、兌換機、迷你流水線、包裝機、其他
MGX系列 200/200-220V或 380～415/380～460V 50/60Hz 三相0.1～7.5kW 1/3～1/1200 MHX系列 三相0.1～2.2kW 1/7～1/240 MG4系列 100V(200V) 50/60Hz 單相3～90W 1/3～1/200(注1)
MGX系列 (1) 標準規格 ● 無制動 馬達輸出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 馬達 保護構造 全封閉自冷型 全封閉外扇型 極數 4極 相數 三相 額定電壓 200／200－220V或380～415／380～460V 額定頻率 50／60Hz 時間額定時間 S1（連續） 絕緣的耐熱等級 Ｂ種 規格依據 JIS C 4034-1 端子 位置 從負荷側看是左方 引出方向 反負荷側方向 朝下 起動方式 直接起動 減速機 減速方式 外切斜齒輪?直齒輪(2-4段)的組合 潤滑方式 油脂潤滑（填充專用油脂） 主要部件材料 箱體：鋁合金壓鑄或者鑄鐵 齒輪：鉻鉬鋼 周圍環境 安裝地方 屋內 周邊溫度?濕度 周邊溫度：－10℃～＋40℃ 濕度：95％以下 海拔 1,000ｍ以下 空氣環境 無腐蝕性以及爆炸性氣體?蒸氣 安裝角度 安裝方向自由 連接方式 直接連結或鏈輪盤?齒輪 涂裝顏色 銀色 ● 附制動 馬達輸出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 馬達 保護構造 全封閉外扇型 全封閉外扇型 極數 4極 相數 三相 額定電壓 200／200－220V或380～415／380～460V 額定頻率 50／60Hz 時間額定時間 S1（連續） 絕緣的耐熱等級 Ｂ種 規格依據 JIS C 4034-1 端子 位置 從負荷側看是左方 引出方向 反負荷側方向 朝下 起動方式 直接起動 制動 制動方式 直流無勵磁動作型 電源裝置 輸入：AC200／200－220V 制動扭矩 150／180％ 減速機 減速方式 外切斜齒輪?直齒輪(2-4段)的組合 潤滑方式 油脂潤滑（填充專用油脂） 主要部件材料 箱體：鋁合金壓鑄或者鑄鐵 齒輪：鉻鉬鋼 周圍環境 安裝地方 屋內 周邊溫度?濕度 周邊溫度：－10℃～＋40℃ 濕度：95％以下 海拔 1,000ｍ以下 空氣環境 無腐蝕性以及爆炸性氣體?蒸氣 安裝角度 安裝方向自由 連接方式 直接連結或鏈輪盤?齒輪 涂裝顏色 銀色 (2) 準標準規格 ● 端子盒類別變更 馬達輸出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 無制動 標準 薄型塑料 鋼板 準標準 *鋼板/td> － 附制動 標準 薄型塑料（PM一體） 鑄鐵（PM同裝） 準標準 鋼板（PM同裝） － （注） 上述*記號處的無制動，臥式安裝型，輸出功率0.1-0.4kW的機型以標準規格提供。 ● 端子盒安裝位置 可以以90°為單位改變。 ● 屋外規格（無制動） 注)有關附制動的屋外規格，請向最近的營業所詢問。 ● EC指令（CE標記） 注)無制動的產品，端子盒為鋼板制。（輸出功率0.1～0.4kW） MHX系列 (1) 標準規格 ● 無制動 馬達輸出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 馬達 保護構造 全封閉自冷型 全封閉外扇型 極數 4極 相數 三相 額定電壓 200／200－220V或380～415／380～460V 額定頻率 50／60Hz 時間額定時間 S1（連續） 絕緣的耐熱等級 Ｂ種 規格依據 JIS C 4034-1 EC指令（CE標記） 端子 位置 下側 引出方向 反負荷側方向 朝右 起動方式 直接起動 減速機 減速方式 直交軸 輸出軸 空心軸（Hollow shaft） 潤滑方式 油脂潤滑（填充專用油脂） 主要部件材料 箱體：鋁合金壓鑄或者鑄鐵 齒輪：鉻鉬鋼 周圍環境 安裝地方 屋內 周邊溫度?濕度 周邊溫度：－10℃～＋40℃ 濕度：95％以下（不能有結露） 海拔 1,000ｍ以下 空氣環境 無腐蝕性以及爆炸性氣體?蒸氣 安裝角度 安裝方向自由 連接方式 涂裝顏色 銀色 ● 附制動 馬達輸出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 馬達 保護構造 全封閉自冷型 全封閉外扇型 極數 4極 相數 三相 額定電壓 200／200－220V或は380～415／380～460V 額定頻率 50／60Hz 時間額定時間 S1（連續） 絕緣的耐熱等級 Ｂ種 規格依據 JIS C 4034-1 EC指令（CE標記） 端子 位置 下側 引出方向 反負荷側方向 朝右 起動方式 直接起動 制動 制動方式 直流無勵磁動作型 電源裝置 注）輸入：AC200／200－220V（50/60Hz） 制動扭矩 150/180％(50/60Hz) 減速機 減速方式 直交軸 輸出軸 空心軸（Hollow shaft） 潤滑方式 油脂潤滑（填充專用油脂） 主要部件材料 箱體：鋁合金壓鑄或者鑄鐵 齒輪：鉻鉬鋼 周圍環境 安裝地方 屋內 周邊溫度?濕度 周邊溫度：－10℃～＋40℃ 濕度：95％以下（不能有結露） 海拔 1,000ｍ以下 空氣環境 無腐蝕性以及爆炸性氣體?蒸氣 安裝角度 安裝方向自由 連接方式 涂裝顏色 銀色 注） 使用400V級附帶制動的機型產品時，請務必在動力模塊(制動電源裝置)的主側設置單卷100VA以上(200V輸入)的變壓器。 (2) 準標準規格 ● 端子盒類別變更 馬達輸出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 無制動 標準 薄型塑料 鋼板 準標準 鋼板製 － 附制動 標準 薄型塑料（PM一體） 鑄鐵 （PM同裝） 準標準 鋼板（PM同裝） － ● 端子盒安裝位置 可以以90°為單位改變。 ● 屋外規格（無制動）
